模块式电子皮带秤的技术结构特点

电子皮带秤一直朝着计量精度高精度高稳定、秤架结构模块化、技术功能智能化、应用操作简单化、安装调试便捷化方向发展。模块式电子皮带秤正是这样一种皮带秤结构，它结构简单、安装简便、更换维护方便、适应能力强、计量精度高且长期稳定性好等优点。

模块式电子皮带秤由多个计量模块组成，计量模块由螺栓与传感器支架进行连接固定于秤架，计量模块之间无需横梁、杠杆连接传力，结构极为简单，各计量模块按照数学模型协同完成计量。

模块式电子皮带秤结构技术特点：

（1）皮带秤计量托辊为一个独立的计量元件，作为一个单一的计量托辊使用。一个计量模块使用两只专用高精度称重传感器支承计量托辊，以提高重量信号采集的准确度。

（2）计量托辊装备了高精度的悬臂梁式称重传感器，具备抗干扰能力很强的数字信号，传输距离也更远。

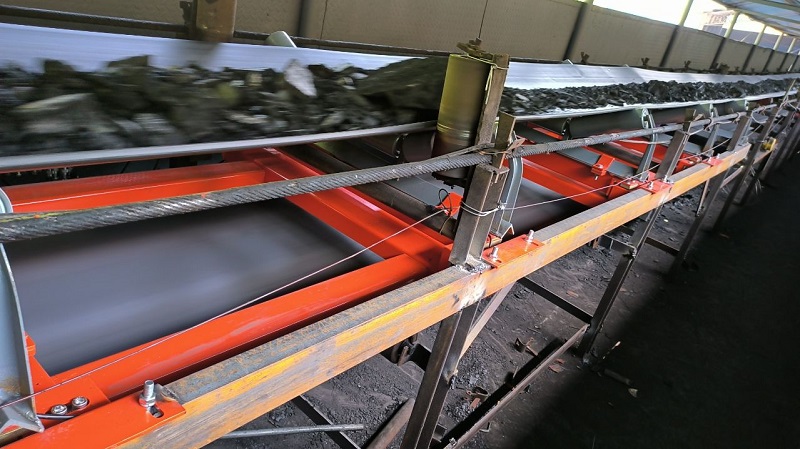

（3）模块式皮带秤采用嵌入式安装，安装要求也更低、更加简单方便，不需要专门的托辊支架，有效弥补支点摩擦力矩和皮带载荷时杠杆挠度对计量托辊位移的影响，且重量轻、力传递直接有效准确，大大提高了称量精度和使用时的稳定性。

（4）可以说皮带秤安装难度最大的就是秤架，而模块式皮带秤计量托辊安装简便，只需将上托辊取下后用螺栓与传感器支架进行连接固定于秤架，定位后再焊接，牢固可靠，降低了皮带秤整体安装难度。

（5）模块式皮带秤灵活性更高，可以根据用户计量精度的要求、输送机条件，进行多组安装，形成单段或者多段计量。用户在使用过程中，若现场工艺改变，或者对计量精度要求发生改变，需要提高皮带秤计量精度、延长皮带秤有效称量段时，无需将原来的拆下来完全更换新的秤，只需要根据托辊间距增加一段或者多段计量托辊，就可以形成多段计量托辊的整体皮带秤计量系统，提高了现场应用改造的灵活性、降低现场计量改造成本。

（6）模块式皮带秤的应用范围也更加广泛。输送设备适用性方面，可以直接安装在皮带输送机上，也适用于间距较短的定量给料机。在应用行业和场所方面也更加广泛，由于其计量精度更高，对安装和应用要求比较低，很多大倾角输送机、工况环境恶劣的环境都能够适用。

模块式电子皮带秤结构简单、体积小型化，从制造运输到安装调试，从应用性能到适应能力，从操作到维护，具有独特的技术结构特点，体现了皮带秤的应用和发展方向。
