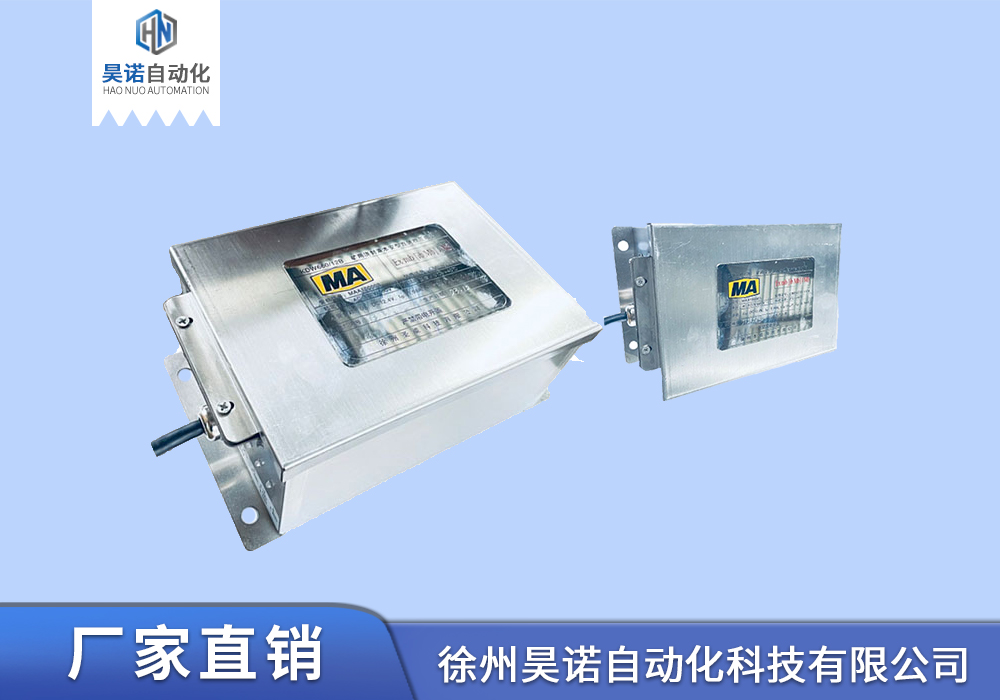

KDW660/12B 矿用浇封兼本安型直流稳压电源

KDW660/12B 矿用浇封兼本安型直流稳压电源

KDW660/12B矿用隔爆兼本质安全型电源是一种允许在瓦斯、煤尘爆炸危险环境中使用的通用本质安全型不间断电源,适用于向矿用本质安全型设备提供电源。

产品参数

防爆型式:矿用浇封兼本安型
防爆标志:Ex mb [ib Mb] I Mb
电源电压输入:AC127V /AC660V
额定输入电流:≤0.3A

产品资质

煤安标志
矿安标志

性能特点

PERFORMANCE CHARACTERISTICS

安全可靠

煤安认证、防爆认证等防爆资质齐全。

防水、防尘、防腐蚀、防暴,适用于各易爆环境。

浇封加本安型电源,双重防爆技术,使用更安全。

抗干扰能力强,性能优,长期持续稳定供电。

供电稳定

变压器降压、整流、滤波及稳压等环节,稳定输出。

过载、过压、过流保护等功能,故障后自动恢复。

高防护等级,恶劣工况中持续工作。

适应性强

浇封设计,工业级材质,适合各类危险恶劣环境。

开采工作面、巷道等防爆要求场所的均可应用。

可在高低温、大气压力等恶劣环境下稳定工作。

可为井下各种本安型电气设备供电。

结构合理

电源箱体积较小,便于安装和部署。

具备闭锁功能,防止带电开盖,保障安全。

体积小,重量轻,不占空间,适应井下狭小空间。

走线科学合理,方便检修。

结构原理

STRUCTURAL PRINCIPLE

根据矿用电源内部结构图,左端接线端子为交流 127V 电源输入,在其下方为保险丝,右端接线端子为直流 12V 本安电源输出。KDW660/12B 矿用浇封兼本安型直流稳压电源电路原理图如图所示,交流输入电压经电源模块降压,由整流桥整流,电解电容滤波,再经稳压环节得到稳定的电源输出。经过两级过压保护、两级过流保护、短路保护等措施,使输出满足本安性能要求。

全国免费咨询热线:

400-180-1266

在线咨询

技术参数

TECHNICAL PARAMETER
使用环境温度:0℃~+40℃
相对湿度:≤95%(+25℃)
气压:80kPa~110kPa
有甲烷、煤尘爆炸性混合物的煤矿井下
技术参数电源电压输入:AC127V /AC660V
额定输入电流:≤0.3A
电源电压波动范围:标称值的 75%~110%
预期短路电流:5A
本安参数:Uo:DC 12.4V,Io :1.98A,Co:15μF,Lo:0.1mH
外形重量外形尺寸(mm):310×220×96.5
重量:约 9kg
电源本安直流输出符合要求输出路数:1
标称输出电压(V):12
额定输出电流(A):1.9
开路电压(V):≤12.4
短路电流(A):≤0.5
过流保护值(A):≤1.98
周期与随机偏移峰-峰值(mV):≤250
源效应:≤5%
负载效应:≤5%
输出电压偏离值:≤5%
